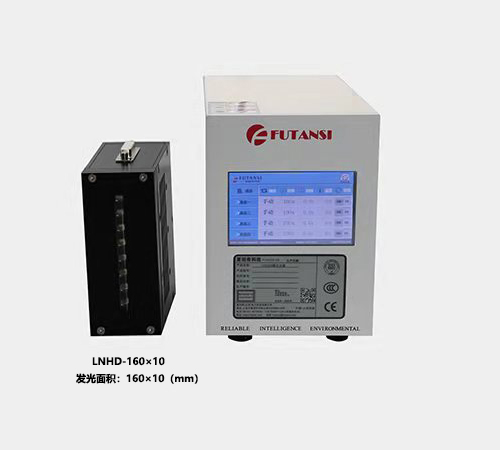

UVLED（紫外LED）由夹在较薄GaN三明治结构中给一个或多个InGaN量子阱组成，形成的有源区为覆层。通过改变InGaN量子阱中InN-GaN的相对比例，发射波长可由紫光

变到其他光。AlGaN通过改变AlN比例能用于制作UVLED中的覆层和量子阱层，但这些器件的效率和成熟度较差。如果有源量子阱层是GaN，与之相对是InGaN或AlGaN合金，

则器件发射的光谱范围为350~370nm。

当蓝色InGaN发光二級管泵处短的电子脉冲时，则产生紫外线辐射。含铝的氮化物，特别是AlGaN和AlGaInN可以制作更短波长的器件，获得系列波长的UVLED。波长可达

247nm的二級管已经商业化，基于氮化铝、可发射210nm紫外线辐射的LED已研制成功，250~270nm波段的UVLED也在大力研制中。

III-V族金属氮化物基的半导体非常适合于制作紫外辐射源。以AlGaInN为例，在室温下，随着各组分比例的变化，电子和空穴在复合时所辐射的能量在1.89~6.2eV。如果LED

的活性层单纯由GaN或AlGaN构成，则其紫外辐射效率很低，因为电子和空穴之间的复合为非辐射复合。如果在该层当中掺杂少量的金属In，活性层局部的能級就会发生变化，

此时，电子和空穴就会发生辐射复合。因此，当在活性层中掺杂了金属铟之后，380nm处的辐射效率要比不掺杂的高大约19倍。
