桌上型气浮隔振平台凭借其紧凑设计、高频隔振性能(固有频率低至2.3Hz,隔振效率超90%)和自动调平功能,为精密设备提供超稳定工作环境。
- 产品详情
一、 产品描述：
l 超級经济款，根据用户的用途提供带矩阵 M6 螺纹孔面包板和光面面包板。
l 超薄气浮隔振光学平台。
l 井字焊接结构台面。
l 三点自动平衡高度传感器。
l 设备方便移动，可供轻载型光学仪器使用。
二、参数
固有频率 | 竖直：2~3Hz 水平：2~3Hz （负载相关） | |||||||
面包板式样 | 桌上型 | |||||||
材质结构 | 上板：SUS430 冷轧铁素不锈钢/下板：SS400 钢 | |||||||
除振方式 | 超柔软模压膜片型空气弹簧 | |||||||
隔振方式 | 自平衡气浮 | |||||||
系统负载 （kg） |
100 | |||||||
台面尺寸 (mm) | 530×430 ×30 | 630×530× 30 | 800×600× 30 | 1000×750 ×30 | 530×430× 30 | 630×530× 30 | 800×600× 30 | 1000×75 0×30 |
台面加工 | 25x25mm，M6螺纹孔 | 无螺纹孔 | ||||||
外形尺寸 (mm) | 530x430x1 09 （含橡胶垫脚） | 630x530x10 9 （含橡胶垫脚） | 800x600x10 9 （含橡胶垫脚） | 1000x750x1 09 （含橡胶垫脚） | 530x430x10 9 （含橡胶垫脚） | 630x530x10 9 （含橡胶垫脚） | 800x600x10 9 （含橡胶垫脚） | 1000x750x1 09 （含橡胶垫脚） |
本体重量 （kg） |
46 |
57 |
77 |
116 |
47 |
58 |
78 |
118 |
配件 | 水平校准仪、空气压缩机（另外选购） | |||||||
三、型号尺寸

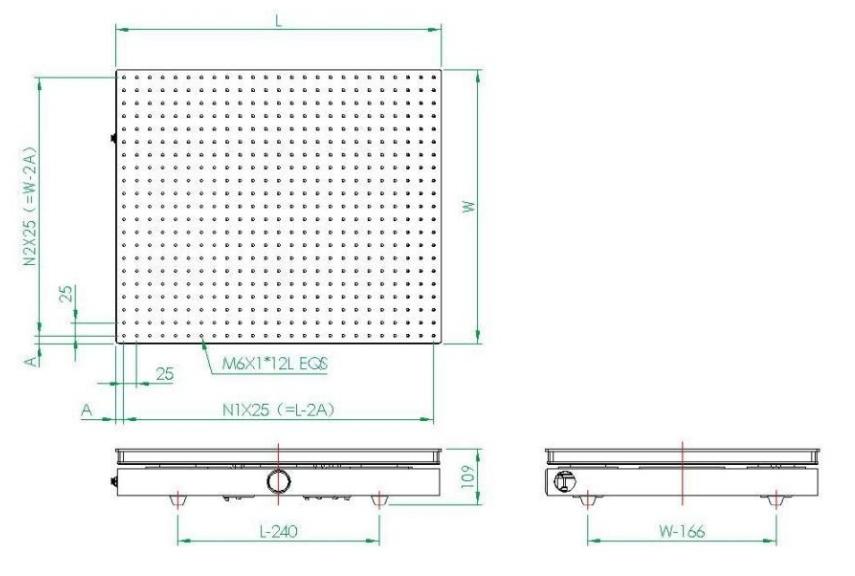

型号 | 台面尺寸 | 螺纹孔边距尺寸 |
L×W | A | |
FTS-MQF-0504-M6 | 530×430 | 15 |
FTS-MQF-0605-M6 | 630×530 | 15 |
FTS-MQF-0806-M6 | 800×600 | 37.5 |
FTS-MQF-1007-M6 | 1000×750 | 37.5 |

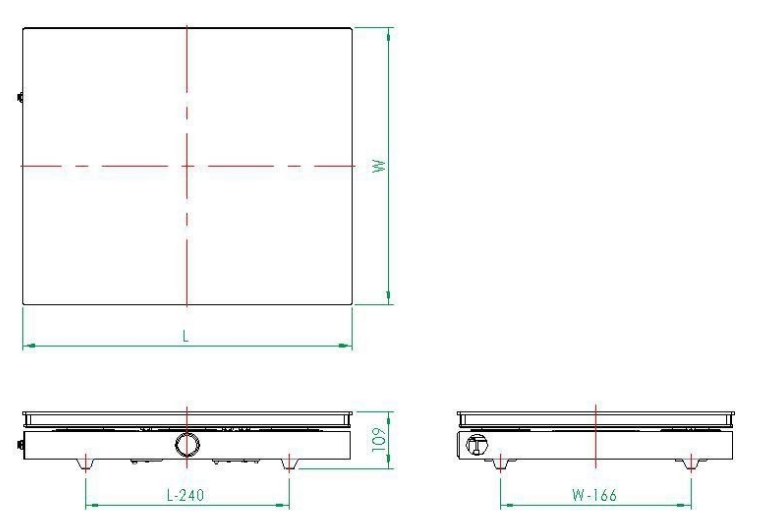

型号 | 台面尺寸 |
LxW | |
FTS-MQF-0504-X | 530×430 |
FTS-MQF-0605-X | 630×530 |
FTS-MQF-0806-X | 800×600 |
FTS-MQF-1007-X | 1000×750 |
